DH-SBC6Y12 是一款基于IDO-SOM6Y08 核心板开发的多网口路由控制板，核心板集成 NXP i.MX6ULL 系列芯片，ARM Cortex-A7 架构，主频最高可达 800M，配置 512MB DDR3，8GB eMMC，可以轻松实现大部分工业控制类应用需求。外围扩展4 路10/100M 自适应以太网口，2 路 RS485，8 路DI 接口，14 个LED 显示灯，一路USB 和一路 SD 卡，一路RTC 接口。
1. 概述
DH-SBC6Y12 是一款基于IDO-SOM6Y08 核心板开发的多网口路由控制板，核心板集成 NXP i.MX6ULL 系列芯片，ARM Cortex-A7 架构，主频最高可达 800M，配置 512MB DDR3，8GB eMMC，可以轻松实现大部分工业控制类应用需求。外围扩展4 路10/100M 自适应以太网口，2 路 RS485，8 路DI 接口，14 个LED 显示灯，一路USB 和一路 SD 卡，一路RTC 接口。
DH-SBC6Y12 主板适用于工业控制、数据采集、物联网网关、边缘计算、远程监控传输等领域。
具有集中运维管理平台，实现前端设备箱及设备的远程集中监控，通过管理平台软件，管理人员
可实现对前端设备的管理，远程实时查看前端设备运行情况，操作设备供电状态；当前端设备出
现异常时，通过报警信息告知管理人员，通知维护人员及时进行故障排除。集中管理平台具有告
警记录、历史记录、故障统计分析报表、操作日志记录功能。
2. 硬件参数
|
参数 |
说明 |
|
CPU |
NXP i.MX6ULL A7 单核 主频 800MHz |
|
DDR3 |
512MB |
|
Flash |
8GB eMMC |
|
LAN |
4 路交换机 LAN |
|
RS485 |
2 路 |
|
DI |
8 路 |
|
USB |
1 路usb oTG |
|
RTC |
1 路 |
|
SD 卡 |
1 路 |
|
LED |
14 个 |
|
RS232 |
1 路 |
|
DC 电源 |
12V@1A DCDC |
3. 硬件接口定义

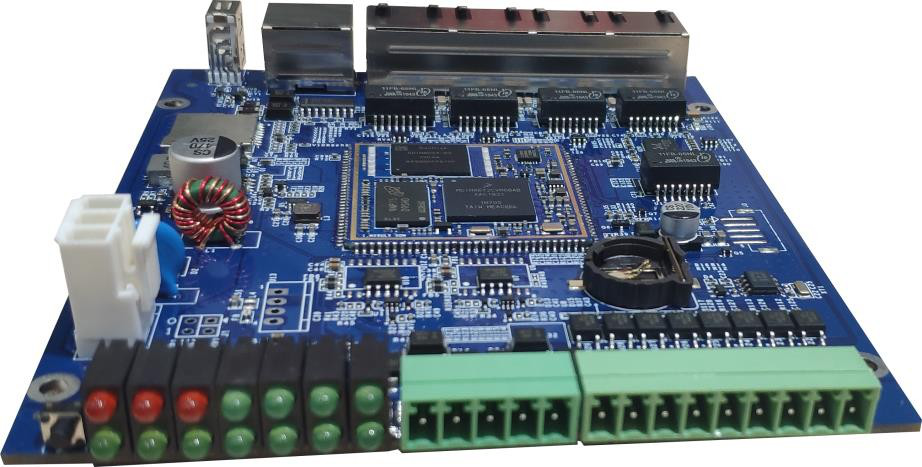

侧面图1

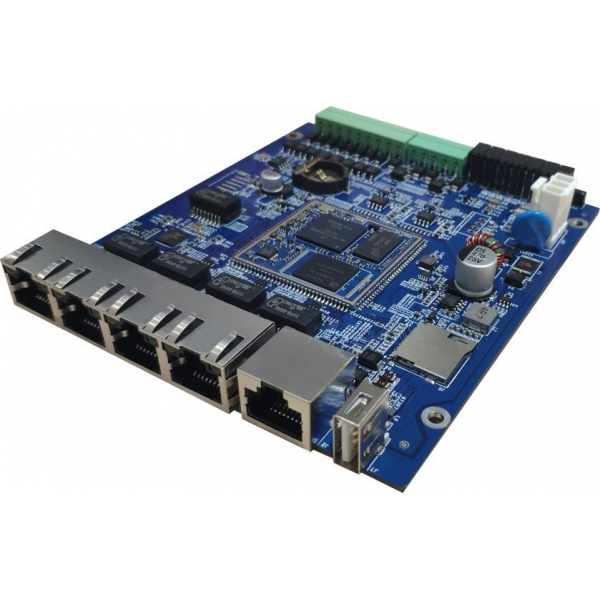

侧面图2
4. 使用环境参数
|
工作温度 |
-20~85℃ |
|
存储温度 |
-20~110℃ |
|
环境湿度 |
10~90%RH（非冷凝） |
|
抗震性 |
10~25HZ（X/Y/Z 方向 2G/30 分钟） |
|
产品尺寸 |
122*108MM |
