此产品主要用于电力系统的计量及远动等。
此产品主要用于电力系统的计量及远动等。
1、性能参数
·传输速率：300、600、1200bps
·调制方式：移频键控（FSK）
·协议标准：Bell、ITU
·工作方式：全双工；四线
·输出阻抗：600Ω
·传输线路：专线，电话线
·发送接收电平：发送0 到-10db 连续可调；接收0 到-40db
·RS232接口
·电源输入DC12V
2、产品包装：
调制解调器一台、电源一个、串口线一条、电话线一条、说明书一本、合格证。

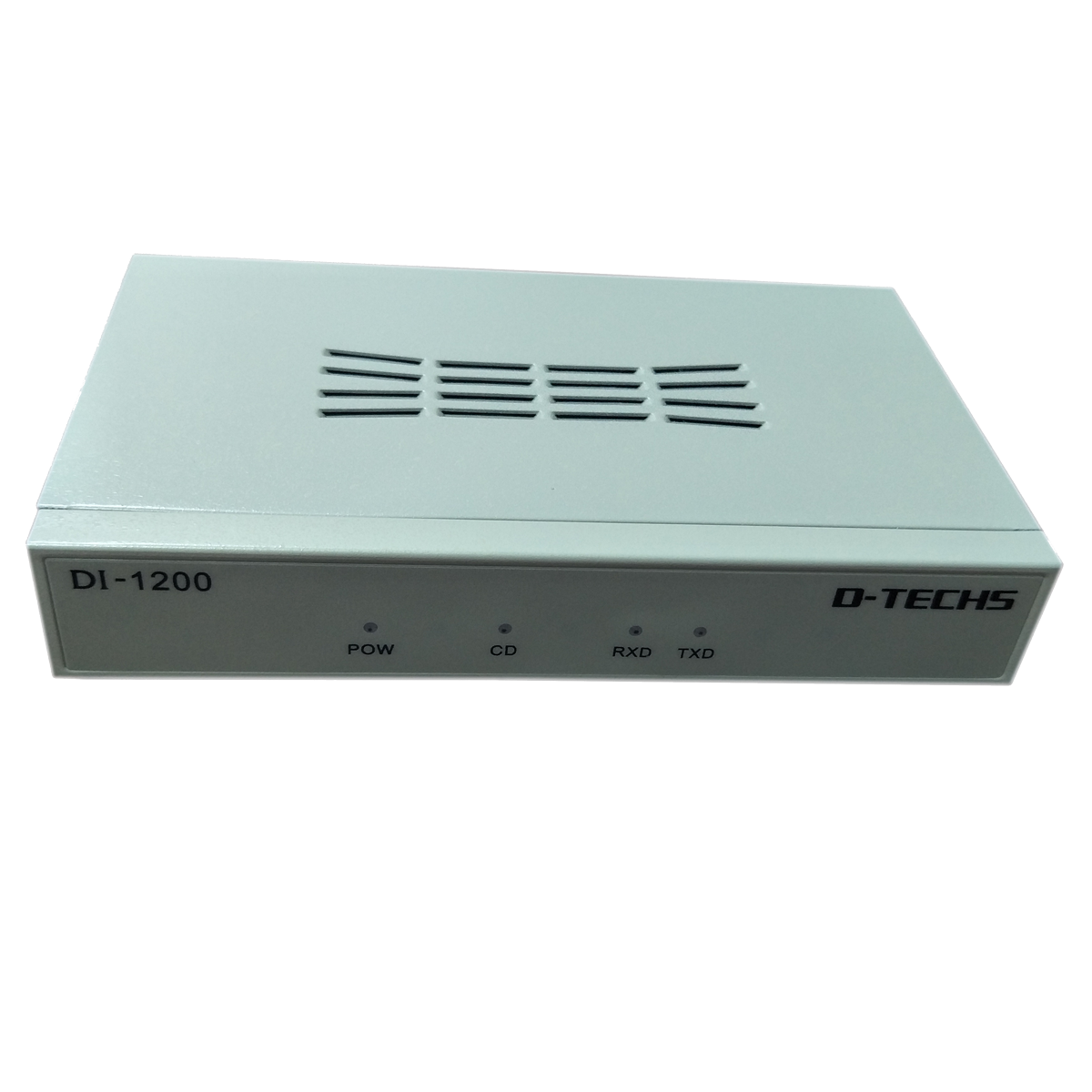

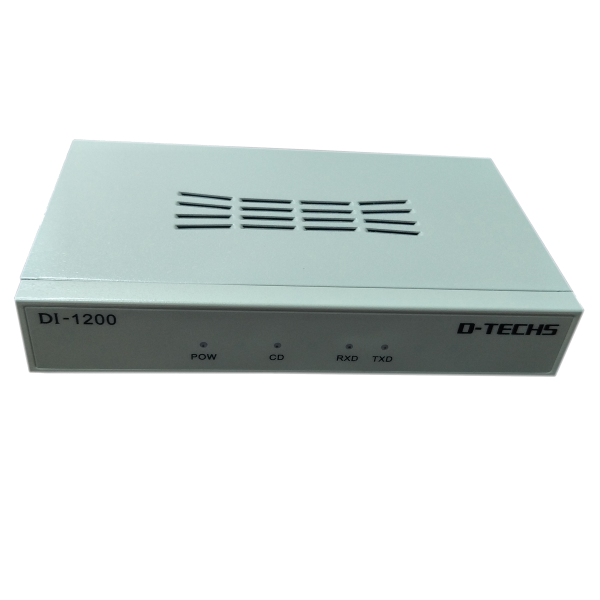

指示灯定义：
|
名称 |
定义 |
|
POW |
电源灯 |
|
CD |
设备建连后此板常亮 |
|
TXD |
数据发送灯 |
|
RXD |
数据接收灯 |

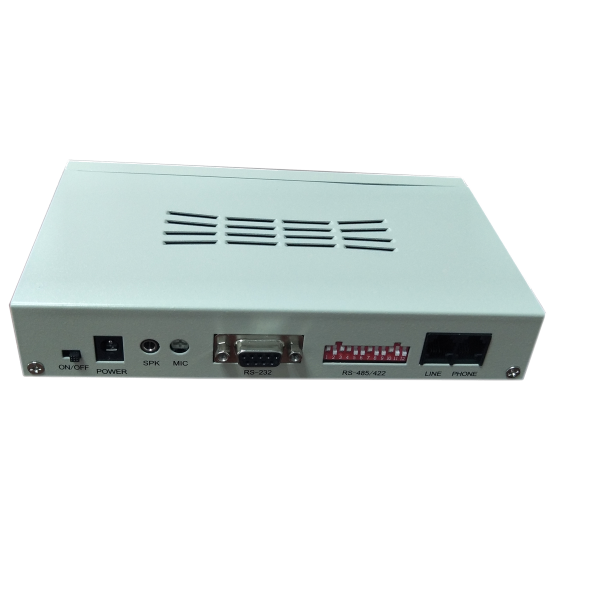

3、电话接线用RJ11标准四芯线(Line口)，中间两根是收，外面两根是发。
4、晶体选择(拨码开关6-11位)
|
|
6 |
7 |
8 |
9 |
10 |
11 |
|
1700Hz |
OFF |
ON |
OFF |
OFF |
ON |
OFF |
|
2880Hz |
OFF |
OFF |
ON |
OFF |
OFF |
ON |
|
3000Hz |
ON |
OFF |
OFF |
ON |
OFF |
OFF |
出厂默认设置为中心频率1700Hz。
5、微调电位器
微调电位器主要是用来调节发送或接收电平，逆时针调节增益减小，灵敏度降低，反之增强。用户可根据线路质量适当调节微调电位器。
6、频率/速度设置：频率/速度设置表
|
|
拨 码 开 关 位 置 1 2 3 4 5 |
速率bit/s |
方式 |
发送频率 0 1 |
发送中心频率 Hz |
接收频率 0 1 |
接收中心频率 Hz |
|
1 |
ON ON ON ON ON |
300 |
主叫 |
1070 1270 |
1170 |
2025 2225 |
2125 |
|
2 |
OFF ON ON ON ON |
300 |
被叫 |
2025 2225 |
2125 |
1070 1270 |
1170 |
|
3 |
ON OFF ON ON ON |
1200 |
正常 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
4 |
OFF OFF ON ON ON |
1200 |
均衡 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
5 |
ON ON OFF ON ON |
300 |
主叫 |
1180 980 |
1080 |
1850 1650 |
1750 |
|
|
|
|
|
|
|
|
|
|
6 |
OFF ON OFF ON ON |
300 |
被叫 |
1850 1650 |
1750 |
1180 980 |
1080 |
|
7 |
ON OFF OFF ON ON |
1200 |
正常 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
8 |
OFF OFF OFF ON ON |
1200 |
均衡 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
9 |
ON ON ON OFF ON |
600 |
正常 |
1700 1300 |
1500 |
1700 1300 |
1500 |
|
10 |
ON ON ON ON OFF |
300 |
|
1070 1270 |
1500 |
同发送 |
同发送 |
|
|
|
|
|
|
|
|
|
|
11 |
OFF ON ON ON OFF |
300 |
|
2025 2225 |
2125 |
同发送 |
同发送 |
|
12 |
ON OFF ON ON OFF |
1200 |
|
2200 1200 |
1700 |
同发送 |
同发送 |
|
13 |
OFF OFF ON ON OFF |
1200 |
|
2200 1200 |
1700 |
同发送 |
同发送 |
|
14 |
ON ON OFF ON OFF |
300 |
|
1180 980 |
1080 |
同发送 |
同发送 |
|
15 |
OFF ON OFF ON OFF |
300 |
|
1850 1650 |
1750 |
同发送 |
同发送 |
|
16 |
ON OFF OFF ON OFF |
1200 |
|
2100 1300 |
1700 |
同发送 |
同发送 |
|
17 |
OFF OFF OFF ON OFF |
1200 |
|
2100 1300 |
1700 |
同发送 |
同发送 |
|
18 |
ON ON ON OFF OFF |
600 |
|
1700 1300 |
1500 |
同发送 |
同发送 |
|
|
|
|
|
|
|
|
|
|
19 |
OFF ON ON ON OFF |
300 600 |
电力载波 /CDT |
2850 3150 |
3000 |
同发送 |
同发送 |
|
20 |
OFF ON OFF ON OFF |
300 600 |
电力载波 |
3080 2680 |
2880 |
同发送 |
同发送 |
出厂默认设置为拨码开关位置ON OFF ON ON OFF，速率1200bit/s中心频率1700Hz。
